Un mince filet d’eau qui refuse obstinément de disparaître, une odeur étrange qui s’installe dans la cuisine, un lave-vaisselle qui boude à l’heure de la vidange… Qui ne s’est jamais retrouvé face à ces désagréments du quotidien ? Souvent, tout remonte à un détail, presque invisible : le respect du schéma de la hauteur d’évacuation de l’évier. Un bon positionnement, c’est la recette d’une cuisine sereine, sans surprise ni débordement. Vous vous posez la question de la hauteur idéale ? Entre 52 et 60 centimètres depuis le sol fini, voilà la zone de confort. Rien de plus, rien de moins.
Encore faut-il ne pas négliger la pente, le diamètre du tuyau, le raccordement. Un tuyau trop mince ou l’ombre d’une contre-pente et la tranquillité s’évapore. Respecter le bon schéma, c’est dire adieu aux reflux, aux interventions d’urgence, et s’offrir le luxe d’une cuisine qui fonctionne sans bruit ni odeur. Les normes, un détail ? En réalité, elles sauvent bien des repas, et parfois même la patience des familles. Le schéma d’installation, c’est un peu le système nerveux de la pièce la plus vivante de la maison. Prêt à explorer ses rouages cachés ?
Le schéma optimal de hauteur d’évacuation pour évier et lave-vaisselle, quelles sont les normes et bons réflexes ?
Le schéma classique de hauteur d’évacuation s’impose comme la base pour garantir une évacuation des eaux usées sans incident. Aujourd’hui, la règle admise et partagée par les professionnels recommande une sortie d’évacuation pour l’évier située entre 52 et 60 centimètres du sol fini. Pourquoi cette fourchette ? Parce qu’elle équilibre ergonomie, sécurité et fluidité.
Qu’en est-il du lave-vaisselle ? Sa sortie d’évacuation s’élève traditionnellement au-dessus de 60 centimètres, ce qui permet d’installer la fameuse boucle anti-retour, votre rempart contre les inondations impromptues. Avez-vous déjà vécu ce moment où l’eau du lave-vaisselle décide de revenir dans l’évier ? Inoubliable.
Le diamètre du tuyau, souvent en PVC, varie de 40 à 50 mm pour l’évier, 32 mm pour le lave-vaisselle. Pourquoi ces valeurs ? Pour assurer un débit suffisant et éviter tout engorgement, tout simplement
| Élément | Hauteur recommandée (cm) | Diamètre (mm) | Remarques |
|---|---|---|---|
| Évier | 52 à 60 | 40 | Sortie murale ou sol, attention à la pente |
| Lave-vaisselle | ≥ 60 | 32 | Boucle anti-retour obligatoire |
| Canalisation principale | – | 40 à 50 | Pente de 1%, supports tous les 80 cm |
Le schéma d’installation dépend beaucoup de la configuration de la pièce. Sortez l’évacuation au mur ? Il faut alors ajuster la hauteur pour éviter la contre-pente, cette ennemie sournoise qui ralentit l’écoulement et ramène les odeurs à la surface. Préférez une sortie au sol ? Le siphon devra être surélevé, sans quoi chaque vidange deviendra une loterie. Vous possédez un évier double bac ? L’installation réclame alors un raccordement spécifique, souvent un té en Y, pour que le flux d’eau s’écoule sans remous d’un bac à l’autre, sans chaos. Un mauvais raccord entre évier et lave-vaisselle, et les canalisations se transforment en terrain de jeu pour les bouchons.
La configuration du schéma selon la disposition de la cuisine, où se cachent les erreurs ?
Dans une cuisine compacte, la sortie murale reste souvent le choix de prédilection. Mais attention, un écart de cinq centimètres dans la hauteur et l’écoulement perd son efficacité. Le schéma d’installation ne laisse aucune place à l’approximation. Si l’évacuation débouche au sol, il faut alors surélever le siphon et vérifier la pente avec sérieux, pour ne pas laisser le reflux s’inviter à chaque lavage.
Les éviers double bac, fréquents dans les grandes familles, réclament un raccordement par té bien pensé pour éviter l’effet de bouchon. Le mot « hauteur sortie évacuation évier cuisine » prend ici tout son sens. Finalement, chaque variation du schéma d’évacuation pour deux bacs influe sur la performance de l’ensemble. Vous avez déjà ressenti ce frisson à l’installation d’un nouvel appareil ? La moindre approximation et voilà le quotidien qui se grippe. Les normes protègent aussi bien l’utilisateur que l’artisan, qui peut alors dormir sur ses deux oreilles.
Les composants essentiels d’un système d’évacuation efficace, que faut-il comprendre ?
L’évier, le lave-vaisselle, la canalisation principale : à chaque pièce sa fonction, à chaque élément sa place dans cette mécanique souvent invisible. Le schéma général n’a de sens que si tout s’emboîte à la perfection. La bonde, souvent en inox ou laiton, affiche un diamètre standard de 40 mm, point de départ de l’évacuation. Un joint d’étanchéité neuf : la condition sine qua non pour éviter toute fuite. Un relâchement ici, et tout l’édifice s’effondre.

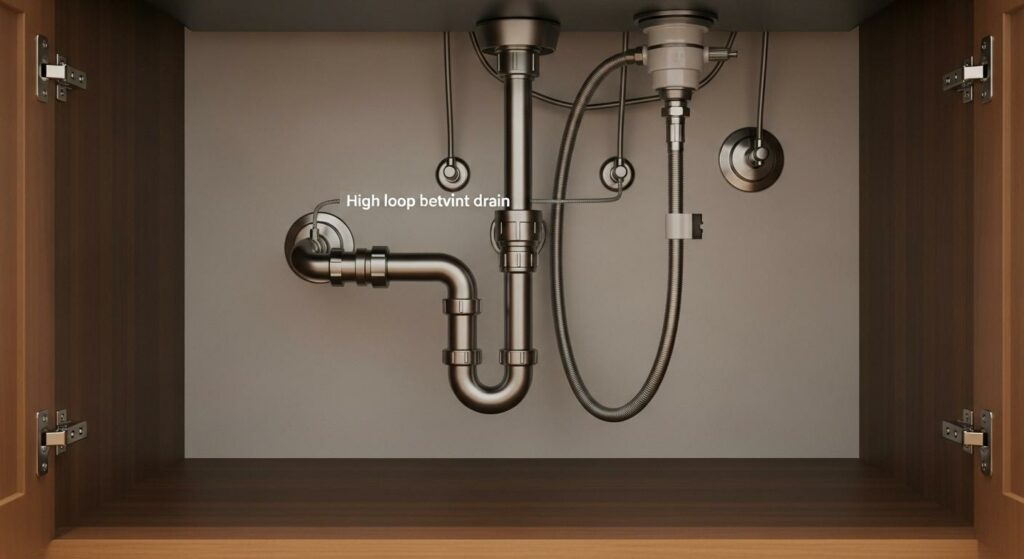

Le siphon, en P ou en S, maintient une garde d’eau de 5 cm pour bloquer les remontées d’odeur. Le té de raccordement, généralement en Y, relie évier et lave-vaisselle, avec une entrée principale de 40 mm et une secondaire de 32 mm, orientée légèrement vers le haut. Le tuyau du lave-vaisselle, flexible et annelé, s’élève à 60 cm et forme la fameuse boucle anti-retour, indispensable pour éviter tout reflux.
Le rôle et les particularités de chaque élément du circuit, matériaux et astuces à connaître ?
La bonde, vissée au fond de l’évier, assure un passage fluide de l’eau. Le siphon, caché mais essentiel, joue les gardiens anti-odeurs. La garde d’eau ne descend jamais en dessous de 5 cm, surtout lors des journées les plus chaudes. Le té de raccordement, en PVC, orchestre la liaison évier-lave-vaisselle-canalisation principale, avec un angle de 45° pour faciliter l’écoulement et limiter le risque de bouchon. Le tuyau du lave-vaisselle, souple et muni de colliers de serrage, se fixe au té, tandis que la canalisation principale, en PVC rigide, affiche un diamètre de 40 à 50 mm, prête à absorber tout le débit.
- La ventilation secondaire, souvent négligée, en 32 mm, s’élève au-dessus de l’évier, coiffée d’un clapet anti-retour
- La pente des canalisations doit rester constante, 1 % soit 1 cm par mètre
- Les supports se placent tous les 80 cm, pour éviter toute flèche ou affaissement
Un schéma de hauteur d’évacuation bien pensé simplifie la vie, surtout lorsque le siphon décide de se boucher un dimanche soir
François Boulinguez, artisan plombier à Lille depuis vingt ans, se souvient : « La première fois que j’ai installé un évier double bac, j’ai sous-estimé l’importance du té de raccordement. Résultat, retour d’eau dans l’un des bacs à chaque lavage. La cliente n’a pas dissimulé sa surprise ni son mécontentement. Depuis, je vérifie deux fois la pente et je ne quitte jamais le chantier sans tester chaque raccord. Parfois, trois centimètres font la différence entre une installation réussie et un dépannage d’urgence ». La rigueur dans la pose, c’est aussi cela : une tranquillité partagée, aussi bien pour l’artisan que pour l’utilisateur.
La méthode d’installation pour une évacuation fiable, quelles étapes ne jamais oublier ?
Le schéma de hauteur d’évacuation n’est pas qu’une question de normes. La façon de procéder distingue un système silencieux d’un festival de glouglous imprévus. Tout commence par la préparation : mesurer les distances, réunir les outils, contrôler l’état des joints. L’installation de la bonde et du siphon suit, avec une fixation solide et un test d’étanchéité immédiat. Le té de raccordement s’installe à la sortie du siphon, son entrée secondaire tournée vers le haut pour accueillir le flexible du lave-vaisselle.
La boucle anti-retour, à 60 cm du sol, se forme avec précision, car une erreur à ce stade et les eaux usées font demi-tour dans l’appareil. Le raccordement à la canalisation principale exige une pente de 1 % sans faille et des supports réguliers pour garantir la stabilité. La ventilation secondaire, enfin, s’installe au-dessus de l’évier, coiffée d’un clapet anti-retour, pour bloquer les odeurs indésirables. Chaque étape du schéma a son importance dans la performance de la cuisine.
Les étapes incontournables pour installer évier et lave-vaisselle, comment éviter les mauvaises surprises ?
Le moment du test final arrive toujours avec une pointe de suspense. Un essai d’écoulement, une inspection attentive des joints, un coup d’œil sur la boucle anti-retour et, soudain, la satisfaction d’un système qui fonctionne sans accroc. Un schéma respecté, c’est la promesse d’une cuisine silencieuse et d’un quotidien sans stress. Les professionnels le savent : la pose d’une évacuation ne tolère aucune approximation. Le raccordement du lave-vaisselle requiert une attention constante. Vous désirez un système sans faille ? Hauteurs, pentes, diamètres, ventilation, rien ne doit être laissé au hasard.
Des doutes persistent ? Un détail technique vous échappe, ou la curiosité vous pousse à comparer votre installation avec celle d’autres passionnés ? Rien n’empêche de questionner un artisan ou d’échanger avec d’autres bricoleurs. La plomberie, ce n’est pas seulement une affaire de tuyaux : c’est surtout une question de précision… et de confiance.
